WM-Dòng công suất cao HP/Batt

Mô tả

Thông số kỹ thuật chính

Áp suất thiết kế: 140Mpa
Áp suất thử nghiệm đủ tiêu chuẩn: 80Mpa
Điện áp danh định: 1 lõi 1KVDC/AC; 3KVDC/AC2, 3 và 4 lõi 600VDC/AC
Dòng điện danh định: 1 lõi 250A(1KVDC/AC); 90A(3KVDC/AC)2, 3, 4(Batt):25A4 lõi (HP):50A
Insulation resistance :>200MQ
Điện trở tiếp xúc:<10mQ
Wet pull times :>500 lần
Nhiệt độ làm việc (nước): -4 độ ~ 60 độ C
Nhiệt độ hoạt động (không khí): -40 độ ~ 60 độ

Vật liệu

Chất cách điện: cao su tổng hợp
Vỏ ổ cắm: Thép không gỉ 316L (hợp kim đồng tùy chọn, Ti titan, nhôm anodized, PEEK
Liên hệ: hợp kim đồng mạ vàng
Chốt định vị: thép không gỉ 316L
0 vòng: cao su nitrile
Nắp khóa: POM hoặc thép không gỉ
Cáp: vỏ bọc cao su tổng hợp hoặc polyurethane
Cáp: dây cách điện
Dây đuôi ổ cắm: PTFE

Máy đo dòng điện/cáp tiêu chuẩn

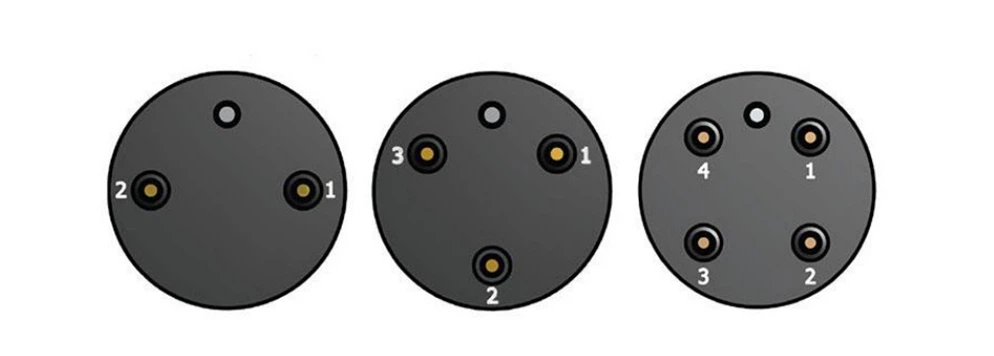

Số lượng lõi	Số dây	mang theo-hiện tại
1	1/0AWG	250A@1KV:90A@3KV
2(Batt)	10AWG	Lõi đơn 25A(đầu nối Max. 50A)
3(Batt)	10AWG	Lõi đơn 25A(đầu nối Max. 50A)
4(Batt)	12AWG	Lõi đơn 25A(đầu nối Max. 50A)
4(HP)	8AWG/10AWG	Lõi đơn 50A(đầu nối Max. 200A)
