Tổng hợp đầy đủ nhất về các loại đầu nối cáp quang

1. Đầu nối cáp quang là gì?
Đầu nối cáp quang là thiết bị dùng để kết nối các sợi quang, cho phép truyền tín hiệu quang giữa các sợi quang. Đầu nối cáp quang chủ yếu được sử dụng trong các hệ thống mạng và truyền thông quang học để đảm bảo độ tin cậy kết nối và truyền tín hiệu quang hiệu quả. Các đầu nối này cho phép kết nối và ngắt kết nối nhanh chóng giữa các sợi quang, giúp việc xây dựng và bảo trì mạng cáp quang trở nên linh hoạt và thuận tiện hơn.
Nguyên lý cơ bản của đầu nối cáp quang là căn chỉnh chính xác các đầu của hai sợi quang thông qua các ống nối và cấu trúc cơ học được thiết kế chính xác để tín hiệu quang có thể được truyền giữa hai sợi quang đồng thời giảm thiểu sự thất thoát tín hiệu quang. Những đầu nối như vậy thường yêu cầu chế tạo và lắp đặt có độ chính xác cao để đảm bảo tổn thất chèn thấp, chất lượng tín hiệu cao và hiệu suất kết nối đáng tin cậy.

https://www.zlxkgroup.com/comComponents/outdoor-waterproof-connector-for-communication/odva-outdoor-waterproof-fiber-optic-connector.html

2. Cấu trúc đầu nối cáp quang
Cấu tạo của đầu nối cáp quang thường bao gồm ba thành phần chính, đó là:
2.1 Chèn
Một trong những thành phần quan trọng nhất trong đầu nối là ống nối, một cấu trúc hình ống nhỏ và chính xác thường được làm bằng gốm, hợp kim kim loại hoặc nhựa. Các kênh bên trong của ống sắt được sử dụng để điều chỉnh các đầu sợi, đảm bảo sự liên kết giữa các sợi và giảm thiểu hiện tượng mất chèn. Độ chính xác trong thiết kế và sản xuất của Ferrule rất quan trọng đối với hiệu suất của đầu nối.
2.2 Tay áo căn chỉnh
Ống bọc căn chỉnh là bộ phận được sử dụng để duy trì và đảm bảo căn chỉnh chính xác giữa hai đầu nối. Nó thường là một ống bọc bên ngoài trong đó ống nối được lồng vào, đảm bảo rằng trục của ống nối được căn chỉnh. Ống bọc căn chỉnh cũng giúp ngăn bụi và mảnh vụn xâm nhập vào đầu nối.
2.3 Vỏ
Lớp vỏ bên ngoài là phần bên ngoài của đầu nối có tác dụng bảo vệ ống bọc và ống bọc căn chỉnh. Vỏ thường được làm bằng nhựa hoặc kim loại và có cấu trúc và hình dạng nhất định để đảm bảo rằng đầu nối có thể được lắp đúng cách vào giao diện thiết bị và cung cấp sự hỗ trợ và bảo vệ cơ học.

Ba thành phần này phối hợp với nhau để đảm bảo hiệu suất và độ tin cậy của đầu nối cáp quang. Trong thiết kế và sản xuất đầu nối, việc gia công và lắp ráp chính xác các bộ phận này là rất quan trọng để đảm bảo rằng đầu nối có thể mang lại tổn thất chèn thấp, tổn thất phản hồi cao và hiệu suất lâu dài trong quá trình sử dụng. Các loại đầu nối khác nhau có thể có một số khác biệt trong các khối xây dựng cơ bản này, nhưng nhìn chung ba thành phần chính này đều phổ biến.

3. Tại sao lại có những đầu nối khác nhau?
Các kịch bản ứng dụng và yêu cầu mạng khác nhau đặt ra các yêu cầu khác nhau đối với các đầu nối. Ví dụ: trong trung tâm dữ liệu hoặc mạng doanh nghiệp, có thể cần các đầu nối mật độ cao để chứa lượng lớn sợi quang, trong khi trong môi trường công nghiệp có thể cần các đầu nối bền hơn.

Sợi đơn mode và sợi đa mode có cấu trúc khác nhau nên chúng yêu cầu các loại đầu nối khác nhau để đảm bảo hiệu suất truyền ánh sáng tối ưu. Đầu nối được thiết kế để phù hợp với các loại sợi cụ thể.

Sự phát triển không ngừng của các tiêu chuẩn và thông số kỹ thuật của ngành cũng thúc đẩy sự phát triển của các đầu nối. Các tiêu chuẩn khác nhau có thể tạo ra các loại đầu nối khác nhau để đáp ứng các yêu cầu của một tiêu chuẩn cụ thể.

Một số đầu nối được thiết kế cho các yêu cầu cơ học hoặc điều kiện môi trường cụ thể. Ví dụ: một số đầu nối có thể cần phải có khả năng chống nước, chống bụi hoặc chống rung để phù hợp với các môi trường ứng dụng khác nhau.

Các nhà sản xuất khác nhau có thể giới thiệu các thiết kế đầu nối mới nhằm cố gắng mang lại hiệu suất tốt hơn, lắp đặt dễ dàng hơn hoặc giải pháp tiết kiệm hơn. Điều này có thể dẫn đến nhiều đầu nối trên thị trường có chức năng tương tự nhưng thiết kế hơi khác nhau.

Trong một số trường hợp, thiết bị hoặc cơ sở hạ tầng mạng cụ thể có thể yêu cầu sử dụng một loại đầu nối cụ thể. Các loại đầu nối cụ thể có thể được chọn để đảm bảo tính tương thích và khả năng tương tác của các thiết bị và hệ thống.

4. Các loại đầu nối cáp quang
Đầu nối 4.1 SC

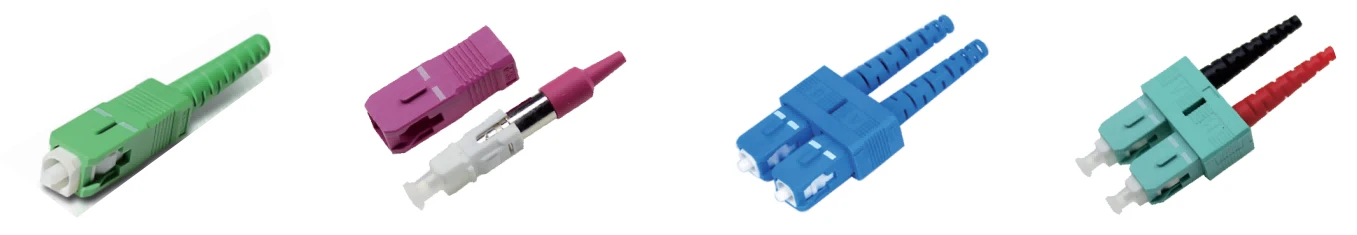

Đầu nối SC (Subscriber Connector) là đầu nối cáp quang được sử dụng rộng rãi. Nó sử dụng thiết kế hình vuông và có thể dễ dàng lắp và rút phích cắm. Đầu nối SC được thiết kế để hoạt động tốt trong môi trường kết nối mật độ cao vì kích thước nhỏ hơn của nó cho phép kết nối nhiều hơn trong một không gian hạn chế. Đầu nối SC thường được sử dụng trong các ứng dụng dữ liệu và viễn thông, bao gồm các ứng dụng kỹ thuật số, analog và đường dài.

https://www.zlxkgroup.com/comComponents/fiber-connector-for-communication/sc-optical-fiber-active-connector.html

Đầu nối 4.2 LC

Đầu nối LC (Đầu nối Lucent) là một đầu nối cáp quang phổ biến khác. Thiết kế của nó tương tự như đầu nối RJ-45 nên còn được gọi là "đầu nối nhỏ". Thiết kế của đầu nối LC khiến nó trở nên tuyệt vời trong môi trường kết nối mật độ cao vì kích thước nhỏ hơn cho phép thực hiện nhiều kết nối hơn trong một không gian hạn chế. Đầu nối LC thường được sử dụng trong các ứng dụng mạng tốc độ cao và cáp quang đến nhà (FTTH).

https://www.zlxkgroup.com/comComponents/fiber-connector-for-communication/lc-fiber-optic-movable-connector.html

Đầu nối 4.3 FC

Đầu nối FC (Đầu nối Ferrule) là đầu nối cáp quang phổ biến sử dụng thiết kế hình trụ để mang lại sự căn chỉnh chính xác. Thiết kế của đầu nối FC khiến nó trở nên tuyệt vời trong môi trường kết nối có độ chính xác cao vì kích thước nhỏ hơn cho phép thực hiện nhiều kết nối hơn trong một không gian hạn chế. Đầu nối FC thường được sử dụng trong các ứng dụng dữ liệu và viễn thông, bao gồm các ứng dụng kỹ thuật số, analog và đường dài.

https://www.zlxkgroup.com/comComponents/fiber-connector-for-communication/fc-optical-fiber-active-connector.html

Đầu nối 4.4 ST

Đầu nối ST (Đầu nối thẳng) là một đầu nối cáp quang phổ biến khác. Thiết kế của nó tương tự như đầu nối BNC nên còn được gọi là "đầu nối lớn". Thiết kế của đầu nối ST giúp nó hoạt động tốt trong môi trường kết nối mật độ cao vì kích thước lớn hơn cho phép thực hiện nhiều kết nối hơn trong một không gian hạn chế. Đầu nối ST thường được sử dụng trong các mạng tốc độ cao và các ứng dụng cáp quang đến nhà (FTTH).

https://www.zlxkgroup.com/comComponents/fiber-connector-for-communication/st-optical-fiber-active-connector.html

Đầu nối 4.5 MPO

Đầu nối MPO (Multi-fiber Push On) là đầu nối đẩy đa sợi, có thể kết nối và ngắt kết nối nhiều sợi quang cùng một lúc. Nó thường được sử dụng trong môi trường kết nối cáp quang mật độ cao. Đầu nối MPO được thiết kế để hoạt động tốt trong môi trường kết nối mật độ cao vì kích thước nhỏ hơn của nó cho phép có nhiều kết nối hơn trong một không gian hạn chế. Đầu nối MPO thường được sử dụng trong các trung tâm dữ liệu và ứng dụng mạng tốc độ cao.

https://www.zlxkgroup.com/comComponents/fiber-connector-for-communication/12-core-mpo-female-to-mpo-female-multimode.html

Đầu nối 4.6 MTP
Đầu nối MTP (Mechanical Transfer Push On) là thương hiệu đầu nối MPO, được phát triển bởi US Conec. Nó có các đặc điểm tương tự như đầu nối MPO, nhưng đã được cải tiến về thiết kế và chế tạo để mang lại hiệu suất và độ tin cậy tốt hơn. Đầu nối MTP thường được sử dụng trong các ứng dụng yêu cầu hiệu suất và độ tin cậy cao, chẳng hạn như trung tâm dữ liệu và mạng tốc độ cao.

Đầu nối 4.7 MT-RJ

Đầu nối MT-RJ (Giắc cắm đã đăng ký truyền cơ học) là đầu nối cáp quang thu nhỏ. Thiết kế của nó tương tự như đầu nối RJ-45 nên còn được gọi là "đầu nối thu nhỏ". Thiết kế của đầu nối MT-RJ giúp nó hoạt động tốt trong môi trường kết nối mật độ cao vì kích thước nhỏ hơn cho phép thực hiện nhiều kết nối hơn trong một không gian hạn chế. Đầu nối MT-RJ thường được sử dụng trong các mạng tốc độ cao và các ứng dụng cáp quang đến nhà (FTTH).

https://www.zlxkgroup.com/comComponents/fiber-connector-for-communication/mtrj-fiber-optic-movable-connector.html

Đầu nối 4.8 MU

Đầu nối MU (Miniature Unit) là một đầu nối cáp quang phổ biến khác. Thiết kế của nó tương tự như đầu nối SC, nhưng kích thước nhỏ hơn nên còn được gọi là "đầu nối thu nhỏ". Thiết kế của đầu nối MU giúp nó hoạt động tốt trong môi trường kết nối mật độ cao vì kích thước nhỏ hơn cho phép thực hiện nhiều kết nối hơn trong một không gian hạn chế. Đầu nối MU thường được sử dụng trong các ứng dụng mạng tốc độ cao và cáp quang đến nhà (FTTH).

https://www.zlxkgroup.com/comComponents/fiber-connector-for-communication/mu-fiber-optic-active-connector.html

4.9 Đầu nối E2000

Đầu nối E2000 là đầu nối cáp quang có độ chính xác cao được thiết kế với cơ chế khóa và che bụi tự động để mang lại hiệu suất và độ tin cậy tuyệt vời. Đầu nối E2000 được thiết kế để hoạt động tốt trong môi trường kết nối mật độ cao vì kích thước nhỏ hơn của nó cho phép kết nối nhiều hơn trong một không gian hạn chế. Đầu nối E2000 thường được sử dụng trong các ứng dụng yêu cầu hiệu suất và độ tin cậy cao, chẳng hạn như trung tâm dữ liệu và mạng tốc độ cao.

https://www.zlxkgroup.com/comComponents/fiber-connector-for-communication/e2000-fiber-connector.html

Đầu nối MDC 4.10
Đầu nối MDC (Đầu nối song công thu nhỏ) là đầu nối cáp quang thu nhỏ. Thiết kế của nó tương tự như đầu nối LC, nhưng kích thước nhỏ hơn nên còn được gọi là "đầu nối thu nhỏ". Đầu nối MDC được thiết kế để hoạt động tốt trong môi trường kết nối mật độ cao vì kích thước nhỏ hơn của nó cho phép thực hiện nhiều kết nối hơn trong một không gian hạn chế. Đầu nối MDC thường được sử dụng trong các ứng dụng mạng tốc độ cao và cáp quang đến nhà (FTTH).

Đầu nối 4.11 CS
Đầu nối CS (Compact Small-form-factor) là đầu nối cáp quang thu nhỏ. Thiết kế của nó tương tự như đầu nối LC, nhưng kích thước nhỏ hơn nên còn được gọi là "đầu nối siêu nhỏ". Đầu nối CS được thiết kế để hoạt động tốt trong môi trường kết nối mật độ cao vì kích thước nhỏ hơn của nó cho phép thực hiện nhiều kết nối hơn trong một không gian hạn chế. Đầu nối CS thường được sử dụng trong các ứng dụng mạng tốc độ cao và cáp quang đến nhà (FTTH).

Đầu nối 4.12 SN
Đầu nối SN (Senko Connector) là đầu nối cáp quang có độ chính xác cao được thiết kế với cơ chế khóa và che bụi tự động để mang lại hiệu suất và độ tin cậy tuyệt vời. Đầu nối SN được thiết kế để hoạt động tốt trong môi trường kết nối mật độ cao vì kích thước nhỏ hơn của nó cho phép có nhiều kết nối hơn trong một không gian hạn chế. Đầu nối SN thường được sử dụng trong các ứng dụng yêu cầu hiệu suất và độ tin cậy cao, chẳng hạn như trung tâm dữ liệu và mạng tốc độ cao.

Đầu nối 4.13 DIN
Đầu nối DIN (Deutsches Institut für Normung) là đầu nối cáp quang phổ biến. Thiết kế của nó tương tự như đầu nối FC, nhưng kích thước nhỏ hơn nên còn được gọi là "đầu nối thu nhỏ". Thiết kế của đầu nối DIN khiến nó trở nên tuyệt vời trong môi trường kết nối mật độ cao vì kích thước nhỏ hơn cho phép thực hiện nhiều kết nối hơn trong một không gian hạn chế. Đầu nối DIN thường được sử dụng trong các ứng dụng mạng tốc độ cao và cáp quang đến nhà (FTTH).

Đầu nối 4.14 D4
Đầu nối D4 là đầu nối cáp quang có độ chính xác cao được thiết kế với cơ chế khóa và che bụi tự động để mang lại hiệu suất và độ tin cậy tuyệt vời. Đầu nối D4 được thiết kế để hoạt động tốt trong môi trường kết nối mật độ cao vì kích thước nhỏ hơn của nó cho phép kết nối nhiều hơn trong một không gian hạn chế. Đầu nối D4 thường được sử dụng trong các ứng dụng yêu cầu hiệu suất và độ tin cậy cao, chẳng hạn như trung tâm dữ liệu và mạng tốc độ cao.

Đầu nối ESCON 4.15
Đầu nối ESCON (Enterprise Systems Connection) là đầu nối cáp quang phổ biến. Thiết kế của nó tương tự như đầu nối FC, nhưng kích thước nhỏ hơn nên còn được gọi là "đầu nối vi mô". Thiết kế của đầu nối ESCON giúp nó hoạt động tốt trong môi trường kết nối mật độ cao vì kích thước nhỏ hơn cho phép thực hiện nhiều kết nối hơn trong một không gian hạn chế. Đầu nối ESCON thường được sử dụng trong các ứng dụng mạng tốc độ cao và cáp quang đến nhà (FTTH).

Đầu nối 4.16 FDDI
Đầu nối FDDI (Giao diện dữ liệu phân tán sợi quang) là đầu nối cáp quang có độ chính xác cao. Nó được thiết kế với nắp che bụi tự động và cơ chế khóa để mang lại hiệu suất và độ tin cậy tuyệt vời. Đầu nối FDDI được thiết kế để hoạt động tốt trong môi trường kết nối mật độ cao vì kích thước nhỏ hơn của nó cho phép có nhiều kết nối hơn trong một không gian hạn chế. Đầu nối FDDI thường được sử dụng trong các ứng dụng yêu cầu hiệu suất và độ tin cậy cao, chẳng hạn như trung tâm dữ liệu và mạng tốc độ cao.

Đầu nối SMA 4.17
Đầu nối SMA (SubMiniature phiên bản A) là đầu nối cáp quang phổ biến. Thiết kế của nó tương tự như đầu nối FC, nhưng kích thước nhỏ hơn nên còn được gọi là "đầu nối thu nhỏ". Thiết kế của đầu nối SMA giúp nó hoạt động tốt trong môi trường kết nối mật độ cao vì kích thước nhỏ hơn cho phép thực hiện nhiều kết nối hơn trong một không gian hạn chế. Đầu nối SMA thường được sử dụng trong các mạng tốc độ cao và các ứng dụng cáp quang đến nhà (FTTH).

https://www.zlxkgroup.com/comComponents/high-power-fiber-connector/sma905-high-power-metal-fiber-optic-connector.html

5. Làm thế nào để chọn loại đầu nối cáp quang?
Đầu nối cáp quang đóng một vai trò quan trọng trong hệ thống mạng và truyền thông quang học, ảnh hưởng trực tiếp đến chất lượng truyền tín hiệu quang và hiệu suất mạng. Việc lựa chọn loại đầu nối cáp quang thích hợp là một bước quan trọng để đảm bảo hệ thống hoạt động ổn định và hiệu suất vượt trội.

Xem xét các yêu cầu ứng dụng
Các kịch bản ứng dụng khác nhau đặt ra các yêu cầu khác nhau đối với đầu nối. Trong trung tâm dữ liệu hoặc mạng doanh nghiệp, kết nối mật độ cao thường là yếu tố quan trọng. Do đó, các đầu nối nhỏ như LC hoặc MTP/MPO có thể là lựa chọn phù hợp hơn, có thể chứa nhiều kết nối cáp quang hơn trong một không gian hạn chế. Mặt khác, nếu ứng dụng yêu cầu kết nối mạnh hơn, chẳng hạn như trong môi trường công nghiệp, bạn có thể chọn đầu nối có cơ chế khóa luồng, chẳng hạn như FC.

Hệ số khoảng cách truyền
Khoảng cách truyền dẫn là một yếu tố quan trọng khác cần cân nhắc khi lựa chọn loại đầu nối cáp quang. Đối với các ứng dụng yêu cầu truyền tín hiệu quang qua khoảng cách xa, chẳng hạn như liên lạc giữa các thành phố hoặc mạng doanh nghiệp lớn, việc chọn đầu nối hỗ trợ cáp quang đơn mode, chẳng hạn như SC hoặc LC, là chìa khóa để đảm bảo truyền tín hiệu hiệu quả qua khoảng cách .

Sự phù hợp của loại mạng
Các loại mạng khác nhau có thể yêu cầu các loại đầu nối khác nhau. Trong mạng quang thụ động (PON), đầu nối SC/APC có thể phù hợp hơn vì chúng mang lại suy hao phản hồi cao hơn, giúp ngăn ngừa phản xạ tín hiệu. Trong các hệ thống phân phối cáp quang cần hỗ trợ số lượng lớn người dùng, đầu nối MTP/MPO có thể phù hợp hơn vì chúng hỗ trợ kết nối mật độ cổng cao.

Xem xét các điều kiện môi trường
Điều kiện môi trường làm việc cũng là yếu tố then chốt trong việc lựa chọn loại đầu nối. Trong điều kiện môi trường khắc nghiệt, chẳng hạn như môi trường công nghiệp, có thể cần sử dụng các đầu nối có khả năng chống bụi, chống nước và chống sốc cao hơn như đầu nối FC hoặc ST để đảm bảo độ ổn định và độ tin cậy của kết nối.

Mối lo ngại về khả năng tương thích của thiết bị
Các thiết bị khác nhau có thể được thiết kế để tương thích với các loại đầu nối cụ thể. Khi chọn đầu nối, phải xem xét khả năng tương thích với giao diện thiết bị hiện có. Ví dụ: một số thiết bị có thể sử dụng đầu nối LC theo mặc định, trong khi các thiết bị khác có thể sử dụng đầu nối SC, vì vậy hãy đảm bảo tính nhất quán của đầu nối trong thiết kế mạng của bạn.

Cân đối ngân sách và chi phí
Ngân sách và chi phí cũng là những cân nhắc quan trọng trong việc lựa chọn đầu nối. Trong một số trường hợp, một số đầu nối nhất định có thể có giá tương đối phải chăng nhưng có thể có một số khác biệt về hiệu suất và độ tin cậy. Vì vậy, cần phải đưa ra lựa chọn sáng suốt trong phạm vi ngân sách chấp nhận được mà vẫn đáp ứng được yêu cầu về hiệu quả hoạt động.

Tối ưu hóa cấu trúc liên kết mạng
Thiết kế cấu trúc liên kết mạng cũng ảnh hưởng đến việc lựa chọn đầu nối. Nếu mạng cần hỗ trợ một số lượng lớn kết nối cáp quang, chẳng hạn như trong trung tâm dữ liệu hoặc siêu máy tính, thì đầu nối MTP/MPO có thể là lựa chọn tốt hơn vì chúng hỗ trợ kết nối mật độ cổng cao và giảm yêu cầu về không gian vật lý.

Khi chọn loại đầu nối cáp quang, cần phải xem xét đầy đủ nhiều yếu tố như yêu cầu ứng dụng, khoảng cách truyền, loại mạng, điều kiện môi trường, khả năng tương thích của thiết bị, ngân sách và cấu trúc liên kết mạng. Bằng cách cân nhắc cẩn thận các yếu tố này, bạn có thể đảm bảo rằng trình kết nối bạn chọn mang lại hiệu suất và độ tin cậy tốt nhất cho tình huống cụ thể của mình. Trong các ứng dụng thực tế, có thể cần phải thực hiện một số thử nghiệm và xác minh để đảm bảo rằng đầu nối đã chọn đáp ứng các tiêu chuẩn về độ tin cậy và hiệu suất dự kiến.
