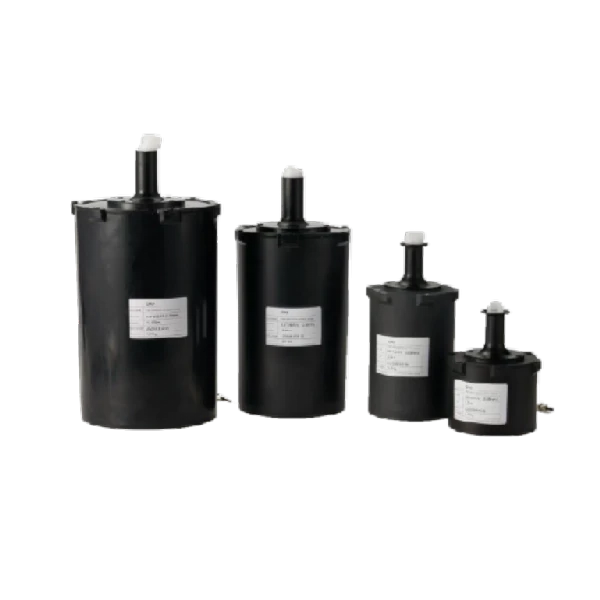

Ống sợi
Độ suy giảm thấp (O-E-S-C-L)
PMD thấp,-tốc độ cao-đường dài
Khả năng chống mỏi cao, tuổi thọ cao
Mô tả
Các tính năng chính
- 7,5-15mm không nhạy với uốn cong
- Độ suy giảm thấp (O-E-S-C-L)
- PMD thấp,-tốc độ cao-đường dài
- Khả năng chống mỏi cao, tuổi thọ cao
Ứng dụng
- tên lửa dẫn đường bằng sợi quang-
- UAV được buộc
- ROV dưới nước
Giới thiệu sản phẩm
Ống sợi G657A2 của công ty có sợi đệm-được phủ chặt-nhựa tiêu chuẩn, được thiết kế cho các ứng dụng giao tiếp trong môi trường-độ cao, ổn định{5}}yêu cầu trọng lượng và khối lượng tối thiểu. Lý tưởng cho môi trường khắc nghiệt có EMI mạnh hoặc không có tín hiệu. Sử dụng sợi G.657A2 với lớp vỏ nhựa trong suốt vô hình, mang lại hiệu suất uốn cong vượt trội và trọng lượng nhẹ tối ưu.
Công nghệ độc đáo
Công ty là một-doanh nghiệp công nghệ cao có đầy đủ khả năng-vòng khép kín từ thiết bị quấn sợi và cuộn dây cho đến FOG, sản phẩm quán tính sợi/MEMS, mạch IMU, phần mềm và thiết bị kiểm tra. Kiểm soát quy trình từ đầu đến cuối giúp cải thiện chất lượng và giảm chi phí. Hoạt động theo tiêu chuẩn ISO9001 với các quy trình nghiêm ngặt, đảm bảo độ tin cậy và tính nhất quán của sản phẩm.
Thông số
Ống sợi G657A2Thông số hiệu suất
|
tham số |
1KM |
2KM |
3KM |
5KM |
10KM |
|
Người mẫu |
FO-0,26-1 |
FO-0,26-2 |
FO-0,26-3 |
FO-0,26-4 |
FO-0,26-5 |
|
Tên sản phẩm |
Nhựa tiêu chuẩn-Sợi tráng |
||||
|
Chất liệu áo khoác |
Nhựa có độ bền-cao |
||||
|
cáp OD |
0,26mm±0,1 |
||||
|
Màu đệm chặt chẽ |
Vô hình trong suốt |
||||
|
Chiều dài sợi (m) |
1,000 |
2,000 |
3,000 |
||
|
Loại sợi |
Sợi G657A2 SM |
||||
|
Đơn vị Trọng lượng (g/km) |
80 |
||||
|
Nhiệt độ hoạt động (độ) |
-40 ~ +85 |
||||
|
Độ bền kéo (N) |
60 |
||||
|
Giao diện quang học |
FC/FC (tiêu chuẩn) |
||||
|
Suy giảm chất xơ |
|||||
|
Thông số 1310nm (dB/km) |
Nhỏ hơn hoặc bằng 0,35 |
||||
|
1310nm Điển hình (dB/km) |
0.329 |
||||
|
Thông số 1550nm (dB/km) |
Nhỏ hơn hoặc bằng 0,25 |
||||
|
1550nm Điển hình (dB/km) |
0.185 |
||||
|
Hộp ống chỉ |
|||||
|
Vật liệu |
ABS (màu đen) |
||||
|
Kích thước (mm) |
88x121 |
88x121 |
121×246 |
121×246 |
121×246 |
|
Tổng trọng lượng bao gồm. Chất xơ (g) |
260 |
300 |
540 |
640 |
1,100 |
|
Phụ kiện |
Ống thẳng, ống cong |
||||
|
Gói vận chuyển |
|||||
|
Hộp đơn (mm) |
430x180x150 |
430x180x150 |
430×180x150 |
430×180x150 |
430×180x150 |
|
Hộp đơn Trọng lượng (kg) |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
|
Thùng Carton 6 Hộp (mm) |
432x360x450 |
432x360x450 |
432×360x450 |
432×360x450 |
432×360x450 |
|
Khối lượng 6 hộp (kg) |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
|
Thùng 9 hộp (mm) |
530x435x445 |
530x435x445 |
530×435×445 |
530×435×445 |
530×435×445 |
|
Trọng lượng 9 hộp (kg) |
1.3 |
1.3 |
1.3 |
1.3 |
1.3 |
Thông số kỹ thuật hiệu suất của ống sợi G657A2
|
tham số |
15KM |
20KM |
25KM |
30KM |
35KM |
|
Người mẫu |
FO-0,26-6 |
FO-0,26-7 |
FO-0,26-8 |
FO-0,26-9 |
FO-0,26-10 |
|
Tên sản phẩm |
Nhựa tiêu chuẩn-Sợi tráng |
||||
|
Chất liệu áo khoác |
Nhựa có độ bền-cao |
||||
|
cáp OD |
0,26mm±0,1 |
||||
|
Màu đệm chặt chẽ |
Vô hình trong suốt |
||||
|
Chiều dài sợi (m) |
15,000 |
20,000 |
25,000 |
30,000 |
35,000 |
|
Loại sợi |
Sợi G657A2 SM |
||||
|
Đơn vị Trọng lượng (g/km) |
80 |
||||
|
Nhiệt độ hoạt động (độ) |
-40 ~ +85 |
||||
|
Độ bền kéo (N) |
60 |
||||
|
Giao diện quang học |
FC/FC (tiêu chuẩn) |
||||
|
Suy giảm chất xơ |
|||||
|
Thông số 1310nm (dB/km) |
Nhỏ hơn hoặc bằng 0,35 |
||||
|
1310nm Điển hình (dB/km) |
0.329 |
||||
|
Thông số 1550nm (dB/km) |
Nhỏ hơn hoặc bằng 0,25 |
||||
|
1550nm Điển hình (dB/km) |
0.185 |
||||
|
Hộp ống chỉ |
|||||
|
Vật liệu |
ABS (màu đen) |
||||
|
Kích thước (mm) |
121×246 |
147×276 |
147×276 |
147×276 |
147×276 |
|
Tổng trọng lượng bao gồm. Chất xơ (g) |
1,500 |
2,060 |
2,550 |
2,850 |
3,300 |
|
Phụ kiện |
Ống thẳng, ống cong |
||||
|
Gói vận chuyển |
|||||
|
Hộp đơn (mm) |
430×180×150 |
480×205×175 |
480×205×175 |
480×205×175 |
480×205×175 |
|
Hộp đơn Trọng lượng (kg) |
0.3 |
0.45 |
0.45 |
0.45 |
0.45 |
|
Thùng Carton 6 Hộp (mm) |
432×360×450 |
480×410×510 |
480×410×510 |
480×410×510 |
480×410×510 |
|
Khối lượng 6 hộp (kg) |
1.1 |
1.2 |
1.2 |
1.2 |
1.2 |
|
Thùng 9 hộp (mm) |
530×435×445 |
590×475×515 |
590×475×515 |
590×475×515 |
590×475×515 |
|
Trọng lượng 9 hộp (kg) |
1.3 |
1.5 |
1.5 |
1.5 |
1.5 |
Thông số kỹ thuật hiệu suất của ống sợi G657A2
|
tham số |
40KM |
45KM |
50KM |
60KM |
|
Người mẫu |
FO-0,26-11 |
FO-0,26-12 |
FO-0,26-13 |
FO-0,26-14 |
|
Tên sản phẩm |
Nhựa tiêu chuẩn-Sợi tráng |
|||
|
Chất liệu áo khoác |
Nhựa có độ bền-cao |
|||
|
cáp OD |
0,26mm±0,1 |
|||
|
Màu đệm chặt chẽ |
Vô hình trong suốt |
|||
|
Chiều dài sợi (m) |
40,000 |
45,000 |
50,000 |
60,000 |
|
Loại sợi |
Sợi G657A2 SM |
|||
|
Đơn vị Trọng lượng (g/km) |
80 |
|||
|
Nhiệt độ hoạt động (độ) |
-40 ~ +85 |
|||
|
Độ bền kéo (N) |
60 |
|||
|
Giao diện quang học |
FC/FC (tiêu chuẩn) |
|||
|
Suy giảm chất xơ |
||||
|
Thông số 1310nm (dB/km) |
Nhỏ hơn hoặc bằng 0,35 |
|||
|
1310nm Điển hình (dB/km) |
0.329 |
|||
|
Thông số 1550nm (dB/km) |
Nhỏ hơn hoặc bằng 0,25 |
|||
|
1550nm Điển hình (dB/km) |
0.185 |
|||
|
Hộp ống chỉ |
||||
|
Vật liệu |
ABS (màu đen) |
|||
|
Kích thước (mm) |
147×416 |
147×416 |
147×416 |
147×416 |
|
Tổng trọng lượng bao gồm. Chất xơ (g) |
3,800 |
4,400 |
4,850 |
5,350 |
|
Phụ kiện |
Ống thẳng, ống cong |
|||
|
Gói vận chuyển |
||||
|
Hộp đơn (mm) |
610×220×187 |
610×220×187 |
610×220×187 |
610×220×187 |
|
Hộp đơn Trọng lượng (kg) |
0.5 |
0.5 |
0.5 |
0.5 |
|
Thùng Carton 6 Hộp (mm) |
475×420×630 |
475×420×630 |
475×420×630 |
475×420×630 |
|
Khối lượng 6 hộp (kg) |
1.45 |
1.45 |
1.45 |
1.45 |
|
Thùng 9 hộp (mm) |
630×475×630 |
630×475×630 |
630×475×630 |
630×475×630 |
|
Trọng lượng 9 hộp (kg) |
1.65 |
1.65 |
1.65 |
1.65 |
Xem chi tiết
Dịch vụ tùy biến
Tùy chỉnh lớp phủ
Tùy chỉnh đường kính
|
Nhiều đường kính sợi có sẵn, có thể tùy chỉnh: |
||||
|
0,26mm |
0,28mm |
0,30mm |
0,35mm |
Hơn... |
|
Cực kỳ{0}}tốt |
Tiêu chuẩn |
gia cố |
độ bền-cao |
|
Tùy chỉnh giao diện
Quá trình tùy chỉnh
- Yêu cầu: hiểu ứng dụng của bạn, nhu cầu về hiệu suất và các yêu cầu đặc biệt
- Thiết kế giải pháp: các kỹ sư của chúng tôi cung cấp các giải pháp và đề xuất kỹ thuật phù hợp
- Tạo mẫu: các mẫu được sản xuất dựa trên thiết kế đã được xác nhận để khách hàng thử nghiệm
- Sản xuất hàng loạt: sản xuất hàng loạt sau khi phê duyệt mẫu, đảm bảo chất lượng ổn định
- Kiểm tra chất lượng: mỗi lô đều trải qua quá trình kiểm tra chất lượng nghiêm ngặt
- Giao hàng & Hỗ trợ:-giao hàng đúng hẹn với-hỗ trợ kỹ thuật toàn diện sau bán hàng
Mô tả dịch vụ OEM/ODM
Chúng tôi không chỉ là nhà sản xuất ống sợi mà còn là đối tác công nghệ đáng tin cậy của bạn. Chúng tôi cung cấp các dịch vụ tùy chỉnh toàn diện bao gồm các mẫu OEM và ODM, với các thông số kỹ thuật, thiết kế và đóng gói có thể điều chỉnh để đáp ứng các yêu cầu ứng dụng đa dạng.
|
Dịch vụ OEM |
Dịch vụ ODM |
|
Chúng tôi sản xuất theo thiết kế và thông số kỹ thuật của bạn dưới thương hiệu của bạn. Dành cho khách hàng có thiết kế hiện tại đang tìm kiếm sản xuất thuê ngoài. Được xây dựng theo thông số kỹ thuật với thương hiệu và bao bì của bạn, QC nghiêm ngặt, số lượng đặt hàng linh hoạt, bảo vệ NDA. |
Chúng tôi cung cấp các giải pháp trọn gói từ thiết kế đến sản xuất. Cung cấp các yêu cầu; chúng tôi xử lý việc thiết kế, phát triển và sản xuất. Dịch vụ từ đầu đến cuối với sự hỗ trợ R&D chuyên nghiệp, Thiết kế tùy chỉnh, tạo mẫu nhanh, bảo vệ IP. |
Bộ thu phát quang LKF
Hệ thống thông tin sợi quang
Tổng quan về sản phẩm
Mô-đun quang học này là thành phần cốt lõi của hệ thống liên lạc chống{0}}kẹt ống sợi quang, được thiết kế để truyền dữ liệu đáng tin cậy trong môi trường EMI phức tạp. Là cầu nối quan trọng giữa tín hiệu điện và tín hiệu quang, nó chuyển đổi nhiều tín hiệu điện khác nhau (Ethernet, video, điều khiển) thành tín hiệu quang để truyền dẫn cáp quang và quay trở lại tín hiệu điện, đạt được khả năng giao tiếp có độ tin cậy cao-miễn dịch EMI.
Ghép kênh kết hợp và truyền dữ liệu Ethernet 10M/100M, video analog và tín hiệu TTL.
Bộ thu phát LKF Model A
|
tham số |
Bộ thu phát A (HD Analog) |
|
|
Kích thước PCB (mm) |
70x50x16 |
|
|
Trọng lượng (g) |
35±2 |
|
|
Nguồn điện (V) |
DC 5~27 |
|
|
Phạm vi liên lạc |
Phụ thuộc vào phạm vi thu phát và độ suy giảm của ống sợi quang |
|
|
Hỗ trợ giao thức FPV |
SBUS & CRSF |
|
|
Giao diện quang học |
SM đơn{0}}sợi FC, 40 km |
|
|
Giao diện dữ liệu |
ghim GH1.25 8- |
|
|
RJ45, 100M |
||
|
Chỉ số |
LÒ NÒ |
Quyền lực |
|
SYC |
Đồng bộ quang học |
|
|
Lưu ý: Tùy chỉnh theo yêu cầu; có thể thay đổi khi nâng cấp |
||
Bộ thu phát LKF Model A (Ảnh)
Bộ thu phát LKF Model B
|
tham số |
Bộ thu phát B |
|
|
Kích thước nhà ở (mm) |
105x70x28 |
|
|
Trọng lượng (g) |
220±2 |
|
|
Nguồn điện (V) |
DC 5~27 |
|
|
Nhà ở |
Kim loại, máy tính để bàn |
|
|
Phạm vi liên lạc |
Phụ thuộc vào phạm vi thu phát và độ suy giảm của ống sợi; có thể cấu hình |
|
|
Hỗ trợ giao thức FPV |
CRSF-PPM & SBUS-PPM |
|
|
Giao diện quang học |
LỰA CHỌN |
SM đơn{0}}sợi FC, 40 km |
|
Giao diện nguồn |
XT60 (DC IN) |
|
|
Giao diện dữ liệu |
ghim GH1.25 8- |
Cáp |
|
Giao diện video |
Băng hình |
BNC (video tương tự) |
|
ETH |
RJ45-100M (HDIP) |
|
|
Chỉ số |
LÒ NÒ |
Quyền lực |
|
SYC |
Đồng bộ quang học |
|
|
Băng hình |
Đầu ra video |
|
|
SDY |
Tín hiệu có dây |
|
|
Lưu ý: Tùy chỉnh theo yêu cầu; có thể thay đổi khi nâng cấp |
||
Bộ thu phát LKF Model B (Ảnh)
Bộ thu phát mini LKF Model A
|
tham số |
Bộ Thu Phát Mini A |
|
|
Kích thước PCB (mm) |
50x29x15 |
|
|
Trọng lượng (g) |
15±2 |
|
|
Nguồn điện (V) |
DC 5~27 |
|
|
Phạm vi liên lạc |
Phụ thuộc vào phạm vi thu phát và độ suy giảm của ống sợi quang |
|
|
Hỗ trợ giao thức FPV |
SBUS & CRSF |
|
|
Giao diện quang học |
SM đơn{0}}sợi FC, 40 km |
|
|
Giao diện dữ liệu |
Sh1.0-4P |
|
|
Chỉ số |
LÒ NÒ |
Quyền lực |
|
SYC |
Đồng bộ quang học |
|
|
Lưu ý: Tùy chỉnh theo yêu cầu; có thể thay đổi khi nâng cấp |
||
Máy thu phát mini LKF Model A (Ảnh)
Bộ thu phát mini LKF Model B
|
tham số |
Bộ thu phát mini B |
|
|
Kích thước nhà ở (mm) |
65x50x15 |
|
|
Trọng lượng (g) |
48±2 |
|
|
Trọng lượng PCB (g) |
22±2 |
|
|
Nguồn điện (V) |
DC 5~27 |
|
|
Phạm vi liên lạc |
Phụ thuộc vào phạm vi thu phát và độ suy giảm của ống sợi quang |
|
|
Hỗ trợ giao thức FPV |
CRSF & SBUS |
|
|
Giao diện quang học |
LỰA CHỌN |
FC |
|
Giao diện nguồn |
DC VÀO |
Được cấp nguồn qua khoang mô-đun JR |
|
Giao diện dữ liệu |
SBUS_RX |
Được cấp nguồn từ khoang mô-đun JR |
|
Giao diện video |
Băng hình |
RCA |
|
Chỉ số |
LÒ NÒ |
Quyền lực |
|
SYC |
Đồng bộ quang học |
|
|
Băng hình |
Đầu ra video |
|
|
SDY |
Tín hiệu có dây |
|
|
Lưu ý: Tùy chỉnh theo yêu cầu; có thể thay đổi khi nâng cấp |
||
Máy thu phát mini LKF Model B (Ảnh)
Máy ảnh FPV tương tự LKF
|
tham số |
BS59KR |
BS59KN |
BS59KNIR |
BE59KPIR |
BF59KPIR |
BE59KP |
BF59KP |
|
|
Bộ lọc hồng ngoại |
Đúng |
Không (IR nhạy cảm) |
Đúng |
Đúng |
||||
|
Cảm biến hình ảnh |
Cảm biến HD siêu ánh sao |
Cảm biến Starlight HD |
||||||
|
Nghị quyết |
720P |
1500TVL |
1200TVL |
|||||
|
Tỷ lệ khung hình |
16:9 & 4:3 (có thể chuyển đổi) |
16:9 & 4:3 (có thể lựa chọn) |
||||||
|
WDR |
siêu WDR |
|||||||
|
Độ sáng cực thấp- |
0,00001LUX |
0,0001LUX |
||||||
|
FOV |
120 độ |
165 độ |
145 độ |
165 độ |
145 độ |
|||
|
Chế độ ngày/đêm |
Màu sắc/Đen trắng/Tự động/Bên ngoài |
|||||||
|
Đầu ra video |
AHD |
CVBS |
||||||
|
DNR |
3DNR |
|||||||
|
Nhiệt độ hoạt động (độ) |
-40 ~ +65 |
|||||||
|
Đầu vào nguồn (V) |
DC 4,5-27 |
|||||||
|
Tiêu thụ điện năng (W) |
1W |
0.5W |
||||||
|
Vật liệu nhà ở |
Kim loại |
|||||||
|
Trọng lượng tịnh (g) |
9 |
|||||||
|
Kích thước (mm) |
19x19x27 |
19x19x25 |
||||||
Máy ảnh FPV tương tự LKF (Ảnh)
